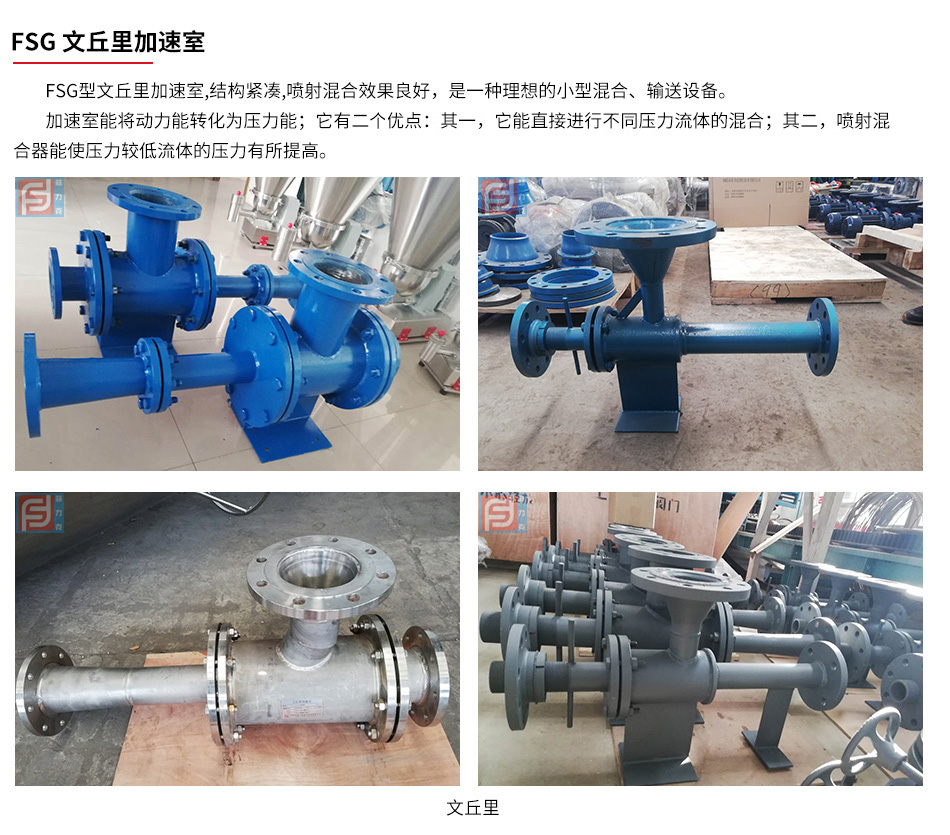

FSG文丘里加速室

一、概述:

FSG型文丘里加速室,結構緊湊,噴射混合效果良好，是一種理想的小型混合、輸送設備

二、產品特性:

加速室能將動力能轉化為壓力能；它有二個優點，

其一，它能直接進行不同壓力流體的混合；

其二，噴射混合器能使壓力較低流體的壓力有所提高。

FSG型加速室工作流體為氣體而引射流體是固體粉沫或顆粒。由于氣體的粘度較小，操作條件合適；氣體采用壓縮空氣和羅茨風機作為風源。空壓機的壓力一般選取用范圍：0.4-0.7Mpa;風機壓力范圍:20-98Kpa之間,實際選用時,依據風量大小、輸送距離、顆粒粒度、堆積密度、揚程等工藝參數進行綜合采納。

加速室主要結構由噴嘴、接受室、混合室、擴散室組成；一般噴嘴距設計為可調結構，也有固定式的；因為氣體噴射系統也是一個成熟但又要根據現場條件不斷調整的小型設備，噴嘴距向前向后調整范圍為0-50mm之間，通過觀察粉體吸入室負壓的大小和單位輸送量來調整。

三、工作原理:

加速室工作原理如下：一定壓力水平的工作介質（通常為壓縮空氣或羅茨風機）流經噴嘴以后，形成高速射流。該射流在前進過程中對接受室內的氣體產生卷吸和攜帶作用，因而在接受室內形成一定的負壓。這樣，料斗和接受室之間就形成一定的壓差，物料便在此壓差作用下進入接受室，并在氣體射流的卷吸和攜帶作用下進入混合管段。在混合管段，氣-固兩相進一步混合均勻，爾后經擴散段增壓之后進入氣力輸送管路。加速室具有如下的優點：同時具有負壓式供料器易進料和正壓輸送末端氣固兩相易分離的特點；維修方便；固體物料輸送的速度較高，且呈分散狀態，連續性好。加速室在能源、建材、化工、航空、鑄造等領域得到了廣泛的應用。尤其在能源領域；加速室特別適用于鍋爐給料，實現煤粉均勻、快速、連續地噴入以及灰渣的遠距離輸送。

影響加速室性能的因素比較多，如喉嘴距（噴嘴和喉管入口之間的距離）、喉管長與其內徑以及噴嘴出口射流速度等。它們對氣固加速室性能的影響可以直觀的從氣固比的變化中反映出來。所以本設備的喉嘴距為可調式，通過外圓上的螺紋進行調節長度，調整噴嘴距，合適后再用壓緊螺母壓緊,一般噴嘴出口端面到接受室垂直面距離為0-15mm左右,實際看負壓為合適。

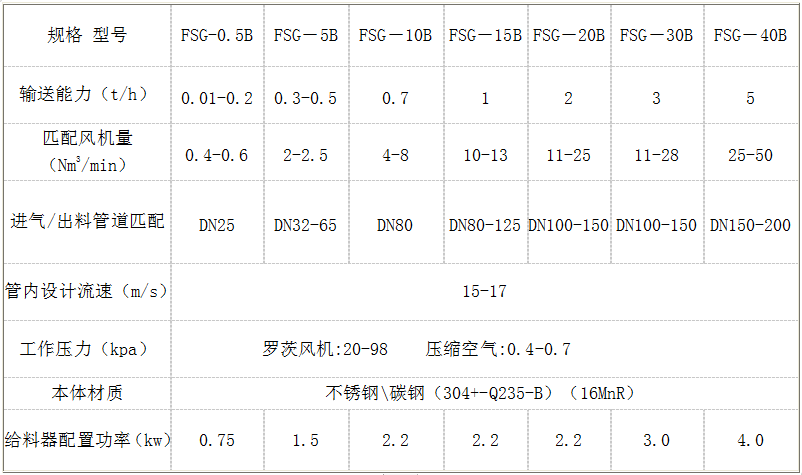

活性炭噴射器選型規格表：

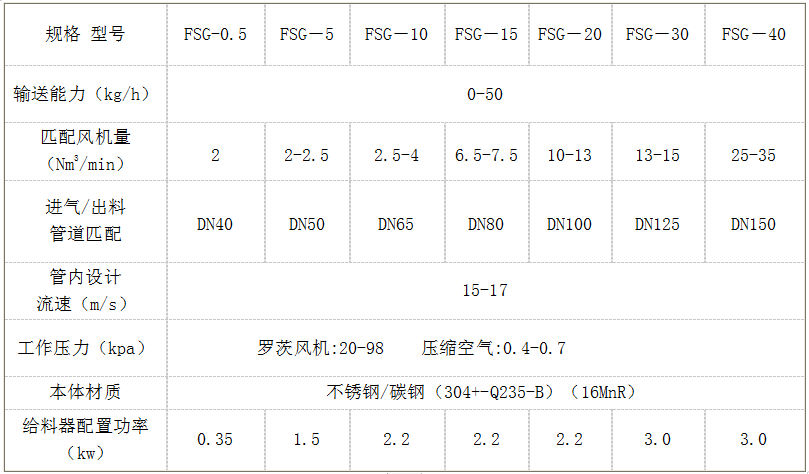

干粉噴射器選型規格表：
